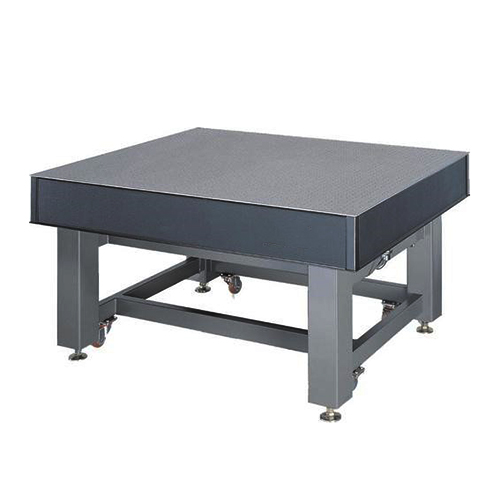

【定制】QF1512T8精密光学隔振平台(气浮)
台面尺寸:1500*1200*800mm
平面度:0.02~0.05mm / 600mm*600mm
台面螺孔:M6螺纹
台面孔距:25mm X 25mm
表面工艺:密迪纹哑光处理,
粗糙度:0.8μm
固有频率:<1.5Hz~2Hz
重复精度 :±0.05mm
负载能力:800KG
隔振方式:半膜片型空气弹簧
支撑腿:带二级气室,高度可调范围25mm
- 基本信息
- 参数与手册
- 图片与视频
招标参数
1
机械参数:
1.1
台面尺寸:1500mm x 1200mm x
800mm
1.2
台面材质:SUS430高导磁不锈钢
1.3
台面厚度:200mm(面板6mm)
1.4
台面结构:钢制蜂窝多层结构
1.5
底面材质:6mm高碳钢整面喷塑
1.6
侧面材质:内层高强度碳钢,表面铝塑装饰面板,不锈钢包角
1.7
台面自重:260KG
2
物理性能:
2.1
平面度:0.02~0.05mm / 600*600mm2
2.2
台面螺孔:M6螺纹,孔距25mm X 25mm
2.3
表面工艺:密迪纹哑光处理,粗糙度0.8μm
2.4
固有频率:<1.5Hz~2Hz
2.5
重复精度 :±0.05mm
2.6
负载能力:800KG(支撑腿高度可调范围25mm)
2.7
隔振方式:半膜片型空气弹簧,带二级气室整体支撑腿
3
电气性能:
3.1
平衡方式:电动充气/排气,瞬间自动平衡
3.2
平衡气泵:静音型气泵(工作噪声小于40分贝)
3.3
充排气量:20L / 分钟
3.4
排气压力:0.7MPa
3.5 工作电压:200V / 50Hz
技术参数
1
机械参数:
1.1
台面尺寸:1500mm x 1200mm x
800mm
1.2
台面材质:SUS430高导磁不锈钢
1.3
台面厚度:200mm(面板6mm)
1.4
台面结构:钢制蜂窝多层结构
1.5
底面材质:6mm高碳钢整面喷塑
1.6
侧面材质:内层高强度碳钢,表面铝塑装饰面板,不锈钢包角
1.7
台面自重:260KG
2
物理性能:
2.1
平面度:0.02~0.05mm / 600*600mm2
2.2
台面螺孔:M6螺纹,孔距25mm X 25mm
2.3
表面工艺:密迪纹哑光处理,粗糙度0.8μm
2.4
固有频率:<1.5Hz~2Hz
2.5
重复精度 :±0.05mm
2.6
负载能力:800KG(支撑腿高度可调范围25mm)
2.7
隔振方式:半膜片型空气弹簧,带二级气室整体支撑腿
3
电气性能:
3.1
平衡方式:电动充气/排气,瞬间自动平衡
3.2
平衡气泵:静音型气泵(工作噪声小于40分贝)
3.3
充排气量:20L / 分钟
3.4
排气压力:0.7MPa
3.5 工作电压:200V / 50Hz
