技术参数

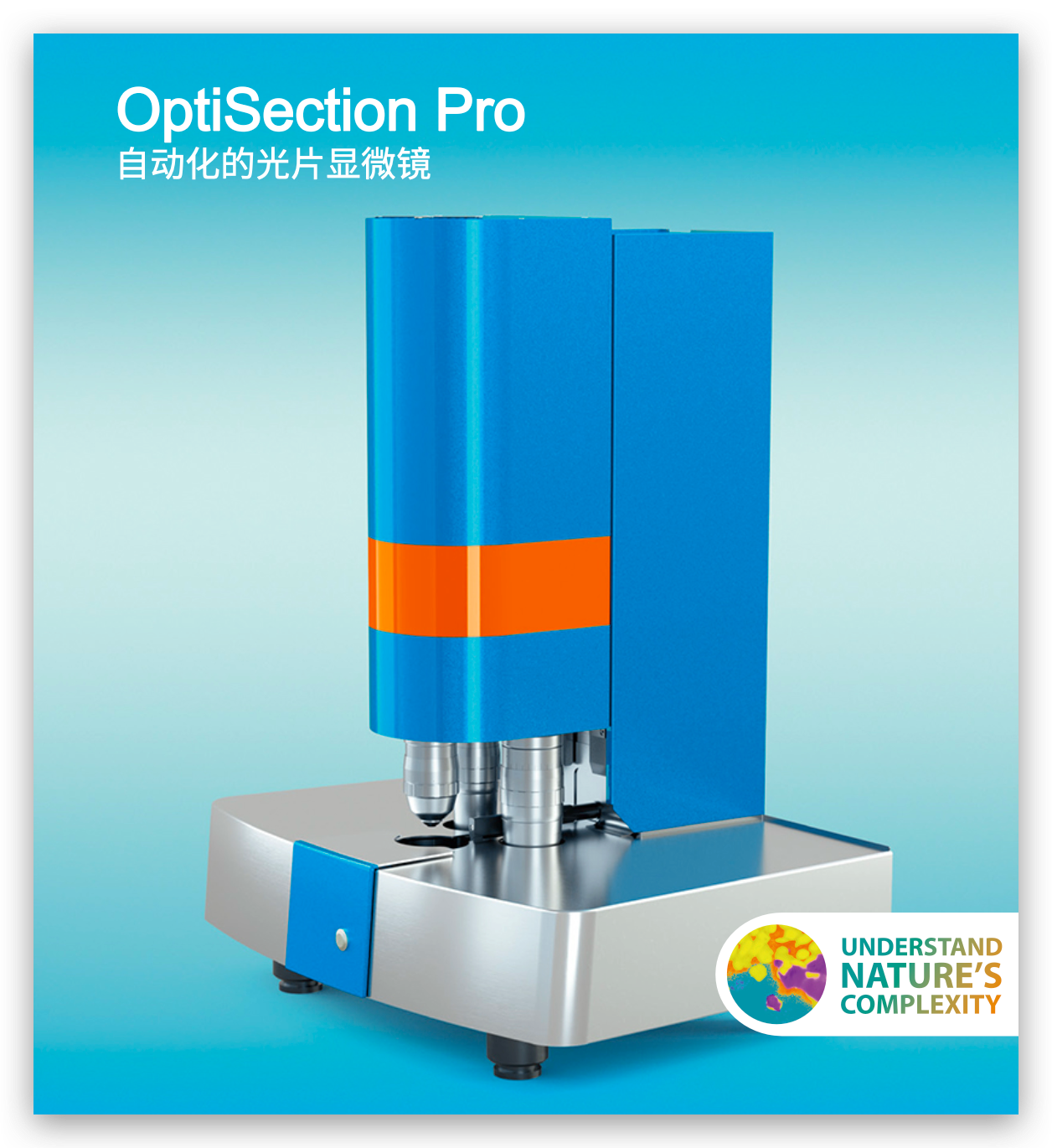

光片扫描显微镜

型号：OptiSection Pro

货号：75012398

（一）技术要求：

1. 工作条件：

1.1 温度范围18-25C，湿度范围10-75%

2. 设备用途：

兼容各种水性和有机透明化方案制备的样本成像，支持完整组织器官乃至完整小鼠或人体器官透明化超大样本3D快速整体荧光成像。全面支持各种生理或病理状态，针对实验动物模型或临床样本，支持进行血管生成，神经网络投射，目的细胞群体区域分布和数量变化，神经免疫内分泌功能调控，药物作用机制及药效评估等，有效助力免疫学，神经生物学，肿瘤生物学，干细胞，发育生物学，病理学，药物研发等相关研究，满足基础研究和转化医学细胞治疗的前沿实验需求。

3. 技术规格：

3.1 光片设计

3.1.1 采用激光片层扫描技术成像（light sheet），激光光源只聚焦激发焦平面的荧光，产生光学切面，照明光路和成像光路相互垂直

＃3.1.2 光片照明方式为单侧或双侧照明，光片数量为1-6个，并具有实时可调性；采用双向六束光片设计，支持分别从两侧的不同角度激发样本

3.1.3 光片厚度：4 µm-24 µm，可调节

3.1.4 光片宽度：1 mm-20 mm，可调节

＃3.1.5 具备电动光片连续移动模块，光片沿水平方向可自动调整聚焦点位置，支持水平动态对焦功能

3.2 激发光和荧光滤片

＃3.2.1 同时搭载488nm，561nm，639nm空冷激光器，激光功率为70-100mW

3.2.2 提供525/50nm，595/40nm，680/30nm，Ø43 mm荧光发射滤光片

3.3 科研级sCMOS相机

3.3.1 传感器面积13.3 mm x 13.3 mm以上

3.3.2 有效像素阵列2048 x 2048以上

3.3.3 单像素尺寸为6.5µm × 6.5 µm

＃3.3.4 峰值量子效率（QE）≥75%

3.3.5 帧频（FPS）≥100帧/秒

3.4 成像样品池

＃3.4.1 样品电动行程范围：30 mm × 70 mm × 40 mm (X × Y × Z)

*3.4.2最大成像体积：45 mm × 90 mm × 30 mm

＃3.4.3成像样品池尺寸：70 mm × 250 mm × 90 mm (X × Y × Z)

3.4.2 样本检测范围：µm级到cm级

3.4.3 兼容各种水性和有机透明成像溶液，支持各种组织透明化方案，适用折射率（RI）：1.33-1.56

3.5 定倍物镜放大系统

*3.5.1 适配放大倍数1.1×，4×，12×的3个物镜，设备运行时物镜均可浸入有机成像液内，各物镜均配备防腐蚀的镜头保护帽

＃3.5.2 具备放大倍数变换器，自动实现0.6×、1×、1.67×和2.5×放大

＃3.5.3 配备放大倍数1.1×物镜，数值孔径（NA）0.1，工作距离≥17.6 mm，含2个镜头保护帽，适用折射率（RI）: 1.33-1.56

*3.5.4 配备放大倍数4×物镜，数值孔径（NA）0.35，工作距离≥15 mm，含1个镜头保护帽，适用折射率（RI）: 1.56±0.1

＃3.5.5 配备放大倍数12×物镜，数值孔径（NA）0.53，工作距离≥10 mm，含1个镜头保护帽，适用折射率（RI）: 1.56±0.1

＃3.5.6 荧光校正：400 nm-850 nm

3.6 仪器控制和数据处理

3.6.1 配备图形采集系统，仪器操控和图像获取一体化软件，64bit成像获取和数据处理

3.6.2 设备控制和软件设置：全电动控制显微镜载物台XYZ移动，激光开关和功率调节，滤光片设置，电动变倍，光片厚度，光片宽度，光片数量，扫描起始和终止位置，步进距离，水平动态聚焦，相机曝光时间

3.6.3 支持多种成像模式：单视野三维成像，多视野三维成像，单视野多通道三维成像，时间序列（含XYZT）成像，多个不连续视野的三维成像，单侧或者双侧成像模式，单束或者多束光成像模式

3.6.4 支持水平动态聚焦三维图像自动拼接，支持多视野图像片层预览，支持图像显示动态范围调节

3.6.5 可选择匹配不同折射率成像液

3.7 光学减震平台

3.7.1 台面尺寸不小于1200 × 1000 mm（长×宽）

3.7.2 承重不小于120Kg

4. 产品配置要求

4.1 光片显微镜主机（含成像样品池及样品支架） 1台

4.2 488nm激光 1台

4.3 561nm激光1台

4.4 639nm激光1台

4.5 525/50nm 滤光片1个

4.6 595/40nm 滤光片1个

4.7 680/30nm 滤光片1个

4.8 高灵敏sCMOS相机 1个

4.9 1.1×物镜1个（含2个镜头保护帽）

4.10 4×物镜1个（含1个镜头保护帽）

4.11 12×物镜1个（含1个镜头保护帽）

4.12 仪器控制和数据处理系统 1套

4.13 仪器操控和图像采集一体化软件 1套

4.14 光学减震平台 1台
